Активная антенна Mini-Whip
15.12.2016 11:36, автор EW1ADF
Существуют различные варианты схем данной антенны, однако суть их сводится к одному - использование в первом каскаде усилителя полевого транзистора с высоким входным сопротивлением, а во втором - биполярного, при этом антенна обеспечивает прием частот вплоть до 30 МГц. Одним из интересных свойств этой мини-антенны является увеличение уровня сигнала на входе приемника при увеличении ее высоты над поверхностью земли (рекомендуется высота порядка 3-4 метров). Также, антенна будет весьма интересна для проведения различных экспериментов по приему эфира.
В данном случае конструкция была собрана по известной схеме:

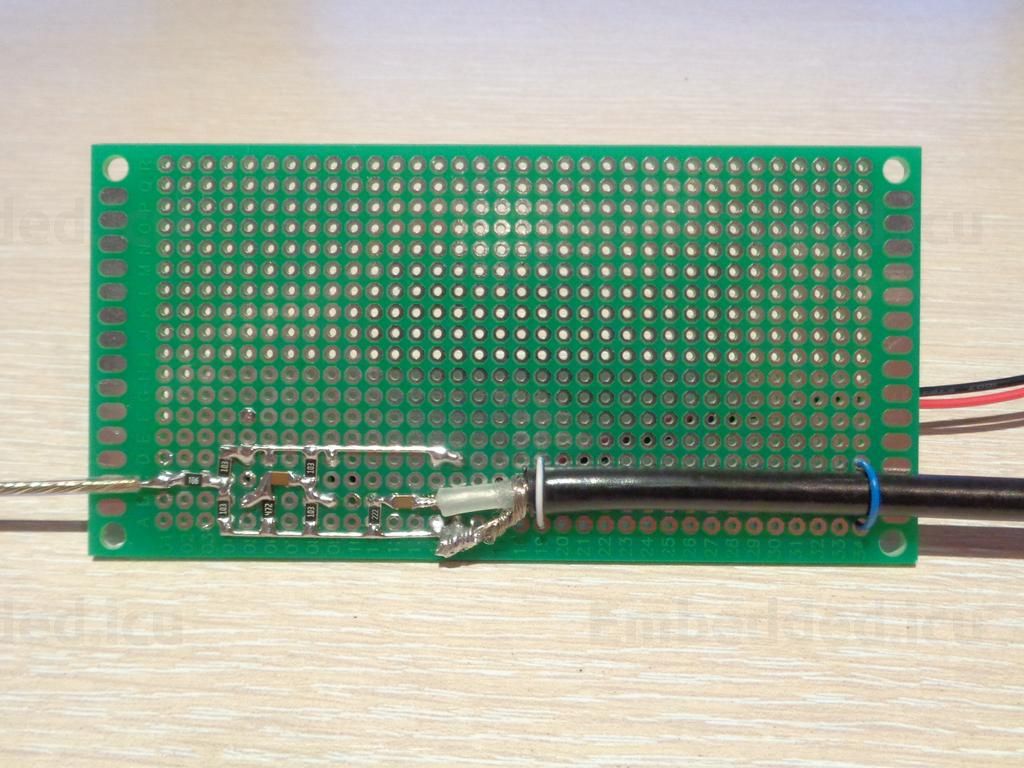

Вместо медной пластины в качестве приемного элемента использовался металлополимерный трос длиной ~1 м. Все пассивные компоненты были использованы в SMD исполнении.
