Антенна City-Windom CW40100 в дачных условиях
02.10.2015 12:42, автор EW1ADF
Сайт компании-изготовителя http://www.radial.ru/catalog/antennas/dipole/cw40100/
Обсуждение антенны http://www.radioscanner.ru/forum/topic41014.html

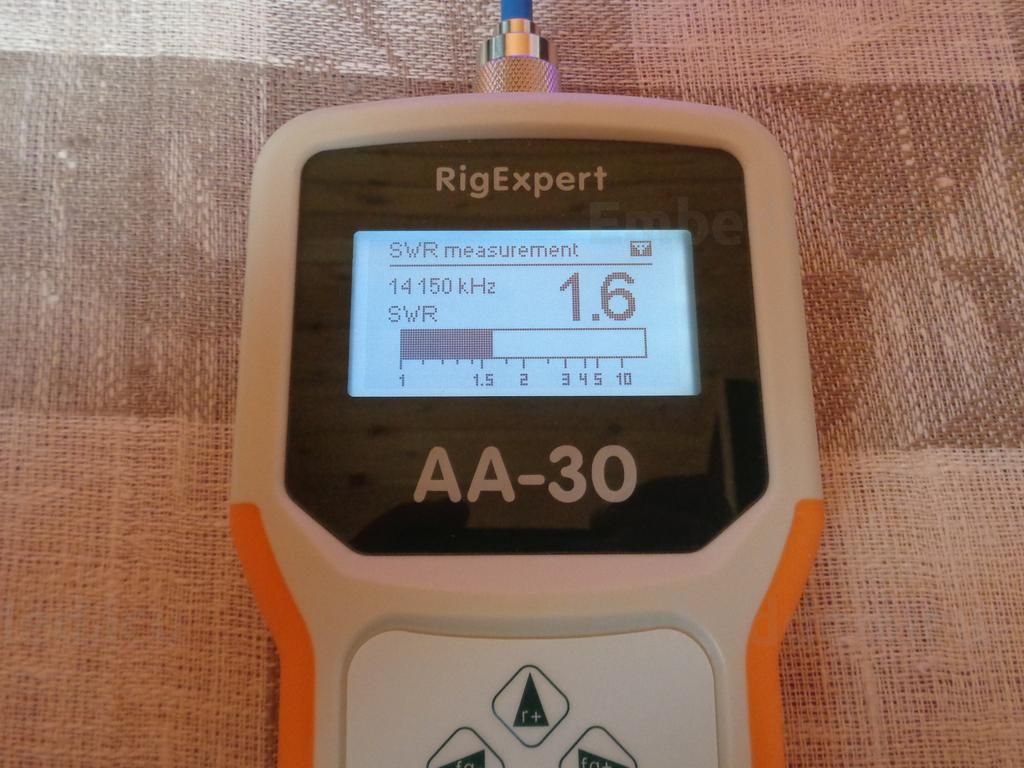

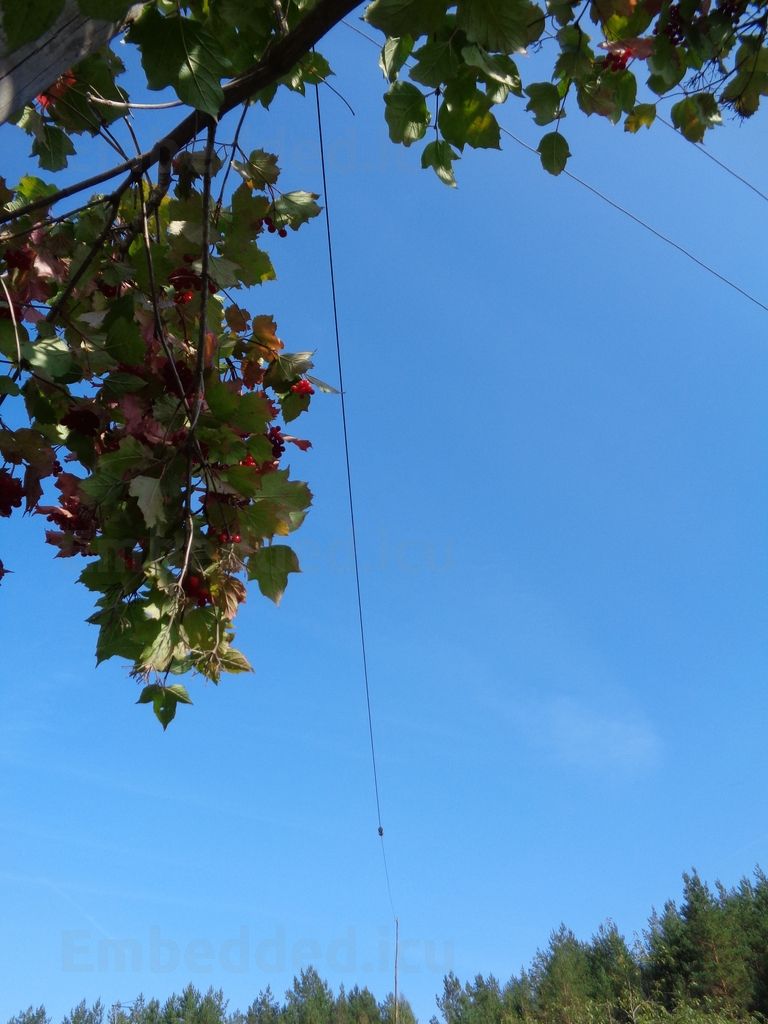

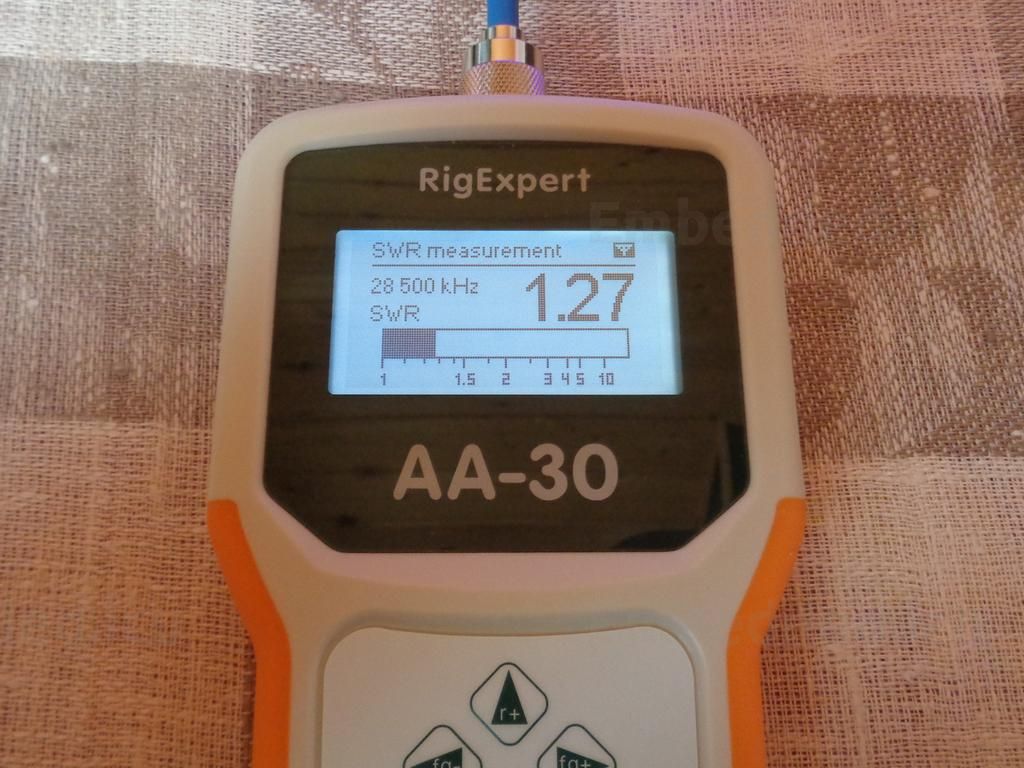

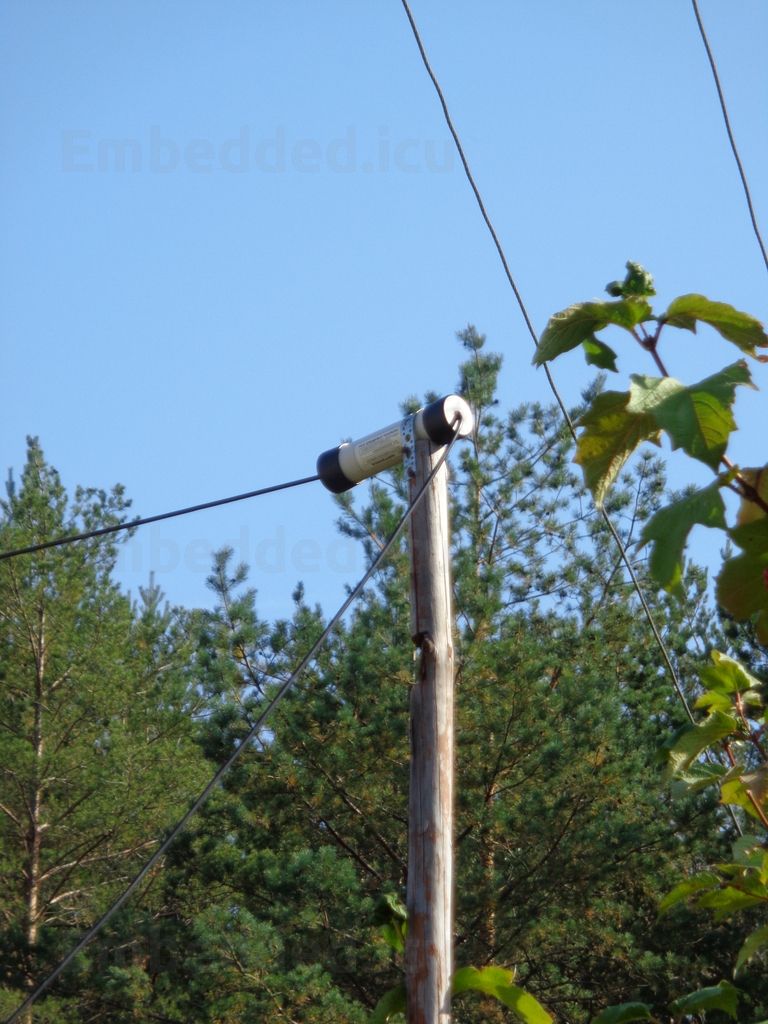

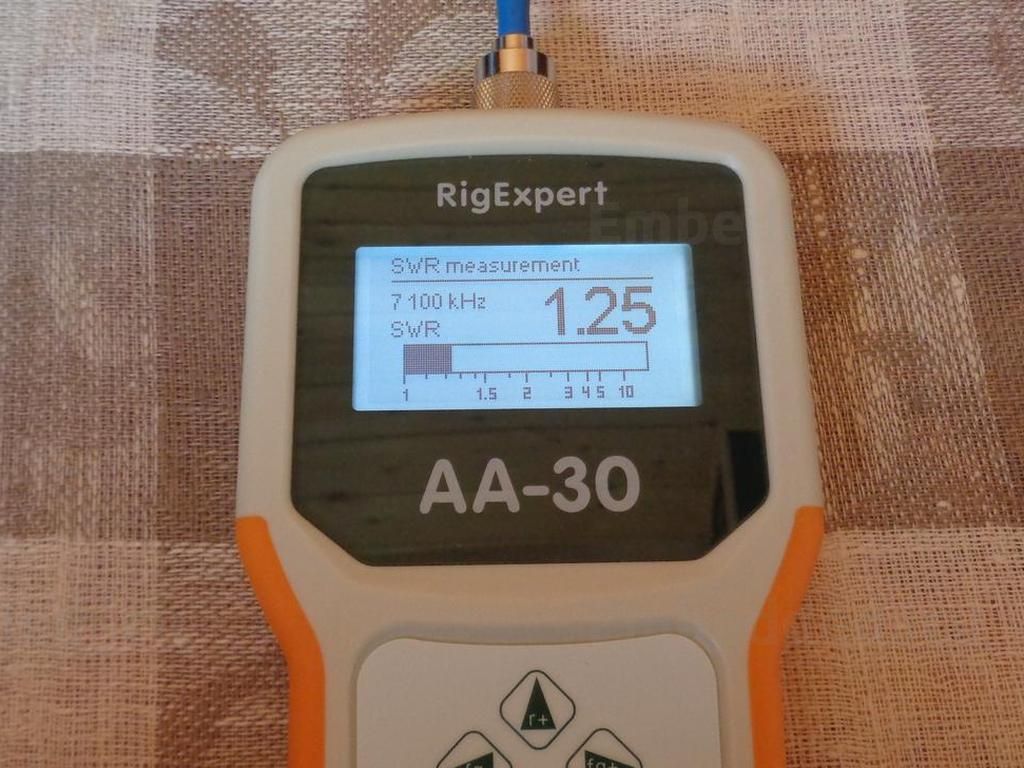

CW40100 используется мной на загородном участке с 2013 года. Мотивацией выбора данной антенны явилось простота и удобство ее развертывания в условиях достаточно ограниченного пространства, а также отсутствие обязательного наличия ВЧ заземления. Конструктивно антенна представляет собой несимметричный диполь с запиткой с одного конца. Длина ее составляет всего 21 метр, а для крепления требуется всего 2 точки, что и было сделано с помощью мачт 9 и 6 метров. Так как антенна комплектуется фидером всего 5 метров, то удлинение его было произведено с помощью переходника UHF(F)-UHF(F). В работе CW40100 ведет себя вполне предсказуемо, КСВ на рабочих диапазонах соответствует заявленному (точная настройка КСВ проводилась путем укорочения излучателя с последующей проверкой анализатором, при этом приоритетной была настройка 40-ка метрового диапазона). Для диапазона 15 метров обязательно использование тюнера. Что касается непосредственно работы в эфире, то в SSB при мощности в антенне всего 20 ватт на сороковке уверенно проводятся связи в пределах 800-1200 км, на фифтине, как и десятке — 1000-4000 км (при хорошем прохождении результаты могут быть лучше). В целом антенна при использовании показала себя хорошо, нареканий о качестве ее изготовления не возникало.
